Mikä on H-luokan kaiutinvahvistin? Toimintaperiaate

Mikä on a H-luokan kaiutinvahvistin

Luokan H kaiutinvahvistin on eräänlainen äänen tehovahvistin, joka käyttää monitasoista kytkentävirtalähdejärjestelmää vähentämään hukkalämpöä ja parantamaan tehokkuutta verrattuna perinteisiin AB-luokan malleihin, samalla välttäen D-luokan malleihin liittyviä kytkentäkohinaominaisuuksia. Sen sijaan, että lähtötransistorit pyöritetään yhdestä kiinteästä jännitekiskosta koko ajan, H-luokan malli vaihtaa dynaamisesti kahden tai useamman syöttöjännitetason välillä riippuen siitä, kuinka paljon lähtösignaalia vahvistin kulloinkin tarvitsee, mikä pitää jännitteen lähtölaitteiden välillä lähempänä vaadittua vähimmäistasoa.

Alla olevissa osissa selitetään, kuinka tämä kiskonvaihtoperiaate toimii, kuinka H-luokkaa verrataan muihin vahvistinluokkiin, missä tehokkuuden ja lämmönhallinnan parannukset tulevat esiin ja missä H-luokan kaiutinvahvistimia käytetään yleisesti ammattimaisissa ja asennetuissa äänijärjestelmissä.

Kuinka luokan H vahvistus toimii

Perinteisessä AB-luokan vahvistimessa lähtöaste saa virtansa kiinteästä suurjännitekiskosta, joka on mitoitettu vastaamaan huippusignaalin kysyntää. Tämä tarkoittaa, että hiljaisempien kulujen aikana, kun vain pieni määrä lähtöjännitettä todella tarvitaan, kiskon ja lähtösignaalin välinen ylimääräinen jännite-ero hajoaa lämpönä lähtötransistoreiden yli. Luokan H suunnittelu ratkaisee tämän syöttämällä kaksi tai useampia jännitekiskoja, tavallisesti alemman kiskon päivittäisiä signaalitasoja varten ja yhden tai useamman korkeamman kiskon, joka on varattu huipuille, ja sitten vaihtamalla lähtöasteen korkeampaan kiskoon vain, kun signaali todella vaatii sitä.

Ydintoimintajärjestys

Signaalia valvotaan jatkuvasti kiskokytkentäisellä ohjauspiirillä
Lähtöaste ottaa pienjännitekiskosta tyypillisten signaalitasojen aikana
Piiri vaihtaa korkeamman jännitteen kiskoon vain, kun signaali lähestyy huipputasoja
Tehoste palaa matalalle raiteelle, kun kysyntähuippu ohitetaan

Luokan H vahvistimen tehokkuus muihin luokkiin verrattuna

H-luokan vahvistimen tehokkuus sijoittuu yleensä perinteisten luokan AB mallien ja kytkentäluokan D mallien väliin. Koska pääteaste viettää suurimman osan toiminta-ajastaan alemman jännitteen kiskossa, keskimääräinen tehohäviö on pienempi verrattuna kiinteään yksikiskoiseen AB-luokan vahvistimeen, kun taas lineaarinen lähtöaste välttää edelleen korkeataajuisia kytkentäartefakteja, joita jotkut sovellukset haluavat minimoida.

Kuinka tehokas on H-luokan vahvistin

Luokan H vahvistinta pidetään yleensä tehokkaampana kuin vertailukelpoista AB-luokan vahvistinta, koska lähtölaitteet käyttävät suurimman osan toiminta-ajasta työskenteleen matalajännitteistä kiskoa vasten yhden kiinteän suurjännitekiskon sijaan, mikä vähentää keskimääräistä lämmön haihtumista tyypillisessä ohjelmamateriaalissa.

Lämmöntuotanto ja lämmönhallinta

Koska H-luokan tehovahvistimen hyötysuhde paranee, kun suurempi osa signaalista pysyy alemmalla kiskolla, lämmöntuotanto yleensä vähenee verrattuna vastaavaan luokan AB malliin, joka toimii samalla lähtötasolla. Tällä on käytännön vaikutuksia jäähdytysvaatimuksiin, rungon kokoon ja komponenttien pitkäaikaiseen luotettavuuteen jatkuvassa käytössä olevissa sovelluksissa, kuten matkaäänijärjestelmissä tai kiinteissä asennusjärjestelmissä.

Käykö H-luokan vahvistin kuumana

Luokan H vahvistin toimii yleensä viileämmin kuin vastaava luokan AB vahvistin tyypillisellä ohjelmamateriaalilla, koska suurin osa toiminnoista tapahtuu alemmalla syöttökiskolla. Lämmöntuotto nousee edelleen korkeammilla jatkuvalla tehotasoilla, mutta kiskokytkentätapa vähentää keskimääräistä lämpökuormitusta verrattuna kiinteään yksikiskoiseen malliin.

Luokka H vs luokka AB vs luokka D: Suorituskykyvertailu

Vahvistinluokan valinta edellyttää tehokkuuden, ääniominaisuuksien ja suunnittelun monimutkaisuuden punnitsemista yhdessä sen sijaan, että optimoidaan yhden tekijän mukaan. Alla oleva tutkakaavio havainnollistaa yleisen vertailun tekijöiden välillä, joita yleisesti otetaan huomioon vahvistimen valinnassa kaiutinsovelluksia varten.

H-luokan vahvistimien edut ja haitat

Tärkeimmät edut

Parempi tehokkuus verrattuna kiinteisiin yksikiskoisiin luokan AB malleihin
Vähentynyt lämmöntuotanto tyypillisessä ohjelmamateriaalissa, mikä helpottaa jäähdytysvaatimuksia
Lineaarinen lähtöaste, joka välttää joissakin D-luokan malleissa esiintyvän korkeataajuisen kytkentäkohinan
Tukee pienempiä jäähdytyselementtejä ja kompaktimpia runkorakenteita verrattuna vertailukelpoiseen AB-luokan tehoon

Käytännön huomioita ja rajoituksia

Kiskokytkentäpiiri lisää suunnittelun monimutkaisuutta yksikiskoiseen vahvistimeen verrattuna
Kiskojen välisiä vaihtoja on valvottava hyvin, jotta vältetään kuultavia artefakteja
Tehokkuusparannukset ovat yleensä pienempiä kuin vastaavassa D-luokan mallissa, vaikka ääniominaisuudet vaihtelevat

Luokan H kaiutinvahvistimien sovellukset

A H-luokan vahvistin PA-järjestelmään käyttö on yleistä, koska kiertue- ja asennetut äänijärjestelmät hyötyvät alhaisemman lämmöntuoton, kompaktin rungon koon ja vaativaan ohjelmamateriaaliin sopivan lineaarisen lähtöasteen yhdistelmästä. H-luokan vahvistin kaiuttimille sovelluksia ovat tyypillisesti keskisuuret ja korkeat tehoalueet, joissa tehokkuus ja lämmönhallinta ovat tärkeitä jatkuvassa käytössä.

Yleiset sovellusskenaariot luokan H kaiutinvahvistimille
Sovellus	Miksi H-luokka sopii
Touring Sound Systems	Alempi heat output supports compact rack-mounted chassis
Kiinteän paikan asennus	Luotettava jatkuva käyttö pienemmällä jäähdytystarpeella
Stage Monitor Systems	Lineaarinen pääteaste, joka sopii dynaamiseen ohjelmamateriaaliin
Tapahtuman ja tapahtumapaikan ääni	Tehokkuuden ja äänentoiston tasapaino monipuoliselle sisällölle

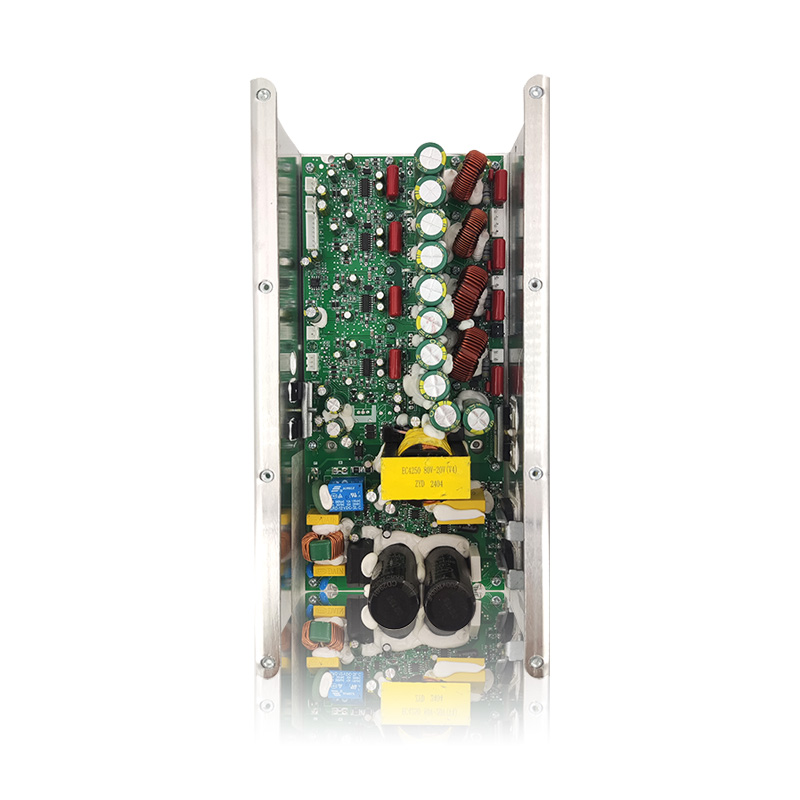

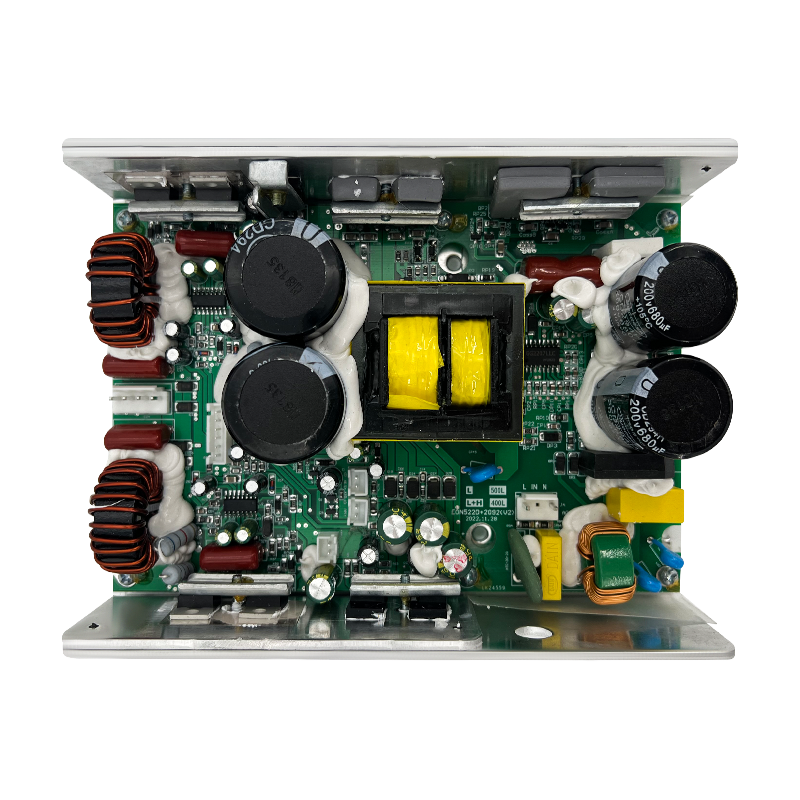

Tietoja Ningbo Zhenhai Huage Electronicsista: H-luokan kaiutinvahvistimen valmistaja

Ningbo Zhenhai Huage Electronics Co., Ltd. on ammattimainen audioyritys, joka yhdistää tutkimuksen ja kehityksen, tuotannon ja myynnin toimien H-luokan kaiutinvahvistin Manufacturer ja H-luokan kaiutinvahvistintehdas. Yritys on keskittynyt useiden vuosien ajan mikserien, aktiivitehovahvistimien, mikrofonien ja niihin liittyvien elektronisten komponenttien ja laitteiden tuotantoon.

Yritys on erikoistunut Mukautettu H-luokan kaiutinvahvistin tuotteita standarditarjouksensa rinnalla pitäen yllä liiketoimintaa, joka keskittyy hyviin tuotteisiin, hyvään palveluun ja hyvään maineeseen. Vuosien varrella yhtiö on luonut pitkäaikaisia ja vakaita yhteistyösuhteita monien kotimaisten ja ulkomaisten yritysten kanssa ja tarjonnut OEM-palveluita useille äänimerkeille. Ammattimaisten suunnittelu-, tuotanto- ja testaustiimien avulla yritys tukee tuotteiden räätälöintiä asiakkaiden erityistarpeiden perusteella.

Usein kysytyt kysymykset

Q1. Mikä on H-luokan vahvistin?

Luokan H vahvistin on äänen tehovahvistin, joka käyttää useita kytkentäsyöttökiskoja lämmön vähentämiseksi ja tehokkuuden parantamiseksi verrattuna kiinteään yksikiskoiseen AB-luokan malliin.

Q2. Kuinka H-luokan vahvistin toimii?

Se valvoo tulosignaalia ja vaihtaa lähtöasteen tyypillisten tasojen pienjännitekiskon ja signaalihuippuja varten varatun korkeamman jännitteen kiskon välillä.

Q3. Mikä on H-luokan vahvistus?

Luokka H amplification refers to the rail-switching technique that keeps the voltage across the output devices closer to the minimum needed for the current signal level, reducing wasted heat.

Q4. Mihin H-luokan tehovahvistinta käytetään?

Sitä käytetään yleisesti ammattimaisissa kaiutinjärjestelmissä, mukaan lukien kiertoääni-, kiinteä asennus- ja näyttämömonitorisovellukset, joissa tehokkuus ja lämmönhallinta ovat tärkeitä.

Q5. Mitkä ovat H-luokan vahvistimien edut?

Etuja ovat parempi hyötysuhde AB-luokkaan verrattuna, pienempi lämmöntuotto, lineaarinen lähtöaste ilman suurtaajuista kytkentäkohinaa ja tuki kompakteille rungoille.

Q6. Mitkä ovat H-luokan vahvistimien haitat?

Kiskojen kytkentäpiirit lisäävät suunnittelun monimutkaisuutta, ja kytkentäsiirtymiä on valvottava huolellisesti, kun taas kokonaistehokkuus on yleensä alhaisempi kuin vastaava luokan D malli.

Q7. Kuinka tehokas on H-luokan vahvistin?

Luokka H amplifiers are generally more efficient than Class AB amplifiers because the output stage spends most operating time on a lower voltage rail, though efficiency is typically lower than Class D designs.

Q8. Käykö H-luokan vahvistin kuumana?

Luokan H vahvistin toimii yleensä viileämmin kuin vastaava luokan AB vahvistin tyypillisellä ohjelmamateriaalilla, koska suurin osa signaalisisällöstä käsitellään alemmalla syöttökiskolla.

Q9. Kuinka luokka H vähentää lämpöä?

Se vähentää lämpöä minimoimalla syöttökiskon ja lähtösignaalin välisen jännite-eron ja vaihtaa korkeampaan kiskoon vain, kun signaali todella vaatii lisäkorkeutta.

Q10. Kuinka paljon tehoa H-luokan vahvistin kuluttaa?

Tehonkulutus riippuu tietystä mallista, lähtötehonimellisyydestä ja ohjelmamateriaalista, vaikka kiskon kytkentärakenne yleensä vähentää keskimääräistä kulutusta verrattuna kiinteään yksikiskoiseen vahvistimeen, jolla on samanlainen teho.
